VD 20

VD 20

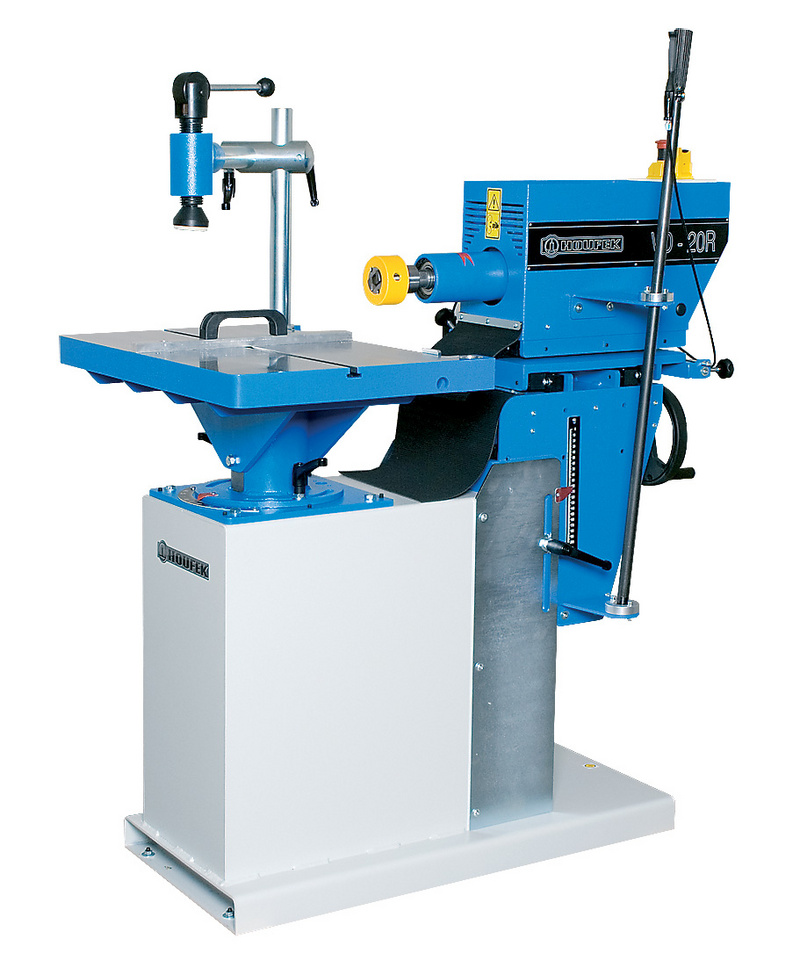

VD 20 является универсальным сверлильно-пазовальным станком среднего класса с зажимным патроном для инструмента диаметром до 20мм. Конструкция станка выполнена по схеме - неподвижная деталь, подвижный рабочий блок. Станок может быть оснащен устройством наклона рабочего стола, механизмом поворота шпинделя вокруг вертикальной оси и пневматическим прижимом заготовок вместо эксцентрикового...

VD 20 Модель - F R LC RL
Макс. поперечное передвижение головки мм 240 240 240 240
Макс. продольное передвижение головки мм 230 340 230 190
Макс. вертикальное передвижение головки мм 160 160 110 160
Диаметр хвостовика инструмента мм 0 - 20 0 - 20 0 - 20 0 - 20
Частота оборотов шпинделя об/мин 3000 3000 3000 3000
Длина рабочего стола мм 600 600 600 600
Ширина рабочего стола мм 300 300 300 300
Продольный наклон рабочего стола ° x x ± 45° x
Поперечный наклон рабочего стола ° x x ± 45° ± 45°
Угол поворота шпинделя ° x x x ± 65°
Угол поворота рабочего стола ° x ± 45° x x
Мощность эл. двигателя кВт 1,5 1,5 1,5 1,5
Вес кг 298 345 295 335

Дополнительные опции

  • эл. двигатель 2,2кВт (3 HP)
  • двухскоростной эл. двигатель 1,5/1,9кВт, 1500/3000 об/мин.
  • преобразователь частоты оборотов эл. двигателя
  • устройство пошагового сверления с шагом 16-22-25-32мм + упорная линейка
  • двухрычажная версия
  • лазерный указатель
  • пневматический прижим заготовки
  • угловая линейка +/- 45°
  • эксцентриковый прижим
  • устройство фиксации досочных заготовок
  • ограничитель 1000 mm
  • левый суппорт 1400 mm
  • правый суппорт 1400 mm
  • набор инструмента

Профессиональный сверлильно-пазовальный станок промышленного класса рассчитан на средние и крупные производства. Основные особенности:

  • неподвижная деталь – перемещается сверлильная головка;
  • долговечная система направляющих перемещения сверлильной головки;
  • оригинальный поворотный стол с системой сохранения центра входа сверла в заготовку;
  • широкий модельный ряд позволяет максимально использовать возможности данной модели.



  • ► В настоящее время нет доступных файлов. Чтобы заказать дополнительную информацию или коммерческое предложение - заполните форму внизу.
