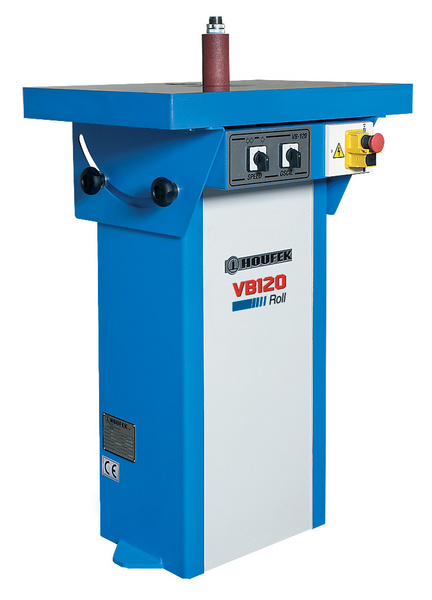

VB120 Roll - станок с осциллирующим шлифовальным роликом, предназначенный для шлифования сложных криволинейных поверхностей в основном фасонных заготовок или моделей.

VB 120 Roll Параметр Данные
Ширина рабочего стола мм 500
Длина рабочего стола мм 700
Макс. высота шлифовального ролика мм 150
Макс. диаметр шлифовального ролика мм 120
Диаметр шпинделя мм 30
Ход шпинделя (осцилляция) мм 20
Частота вращения шпинделя об./мин 1450 (2850)
Угол наклона рабочего стола ° 0 - 30
Мощность эл. двигателей кВт 1,5 - 1,9
Габаритные размеры мм 650 х 700 х 1000
Вес кг 120

Стандартная комплектация

  • шлифовальный ролик Ø 60 mm
  • осцилляция ролика с возможностью отключения
  • наклон рабочего стола 0-30°
  • две скорости эл. двигателя 1,5 / 1,9кВт
  • класс защиты и эл. безопасности соответствует нормам СЕ

Дополнительные опции

  • опорная направляющая линейка
  • набор шлифовальных роликов Ø 45 – 80 – 120 mm

Роликовый шлифовальный станок  VB - 120 предназначен для обработки разнообразных заготовок из массива, ДСП и других материалов.

Шлифование выполняется на шлифовальном ролике, состоящем из резиновой основы и надетой на неё склеенной шлифовальной ленты. В процессе шлифования такой ролик, установленный на шпиндель станка совершает поступательное движение (осцилляция) с величиной хода 20мм и вращается со скоростью до 18об./мин. Осцилляция позволяет использовать шлифовальный ролик по всей его ширине и уменьшить количество продольных царапин от абразивного зерна. При желании осцилляцию можно легко отключить.

Предназначен в основном для шлифования сложных криволинейных поверхностей (или фасонных деталей), внутренних поверхностей. Благодаря своей конструкции позволяет использовать различные инструменты (ролики, щётки) для достижения необходимого результата. Для уменьшения возможного преждевременного износа шлифовального ролика служит (поставляемая опционально) упорная линейка.

Для того, чтобы обеспечить возможность шлифования скошенных торцов предусмотрена такая функция как наклон рабочего стола в диапазоне от 0 до 30°.
