Mercury

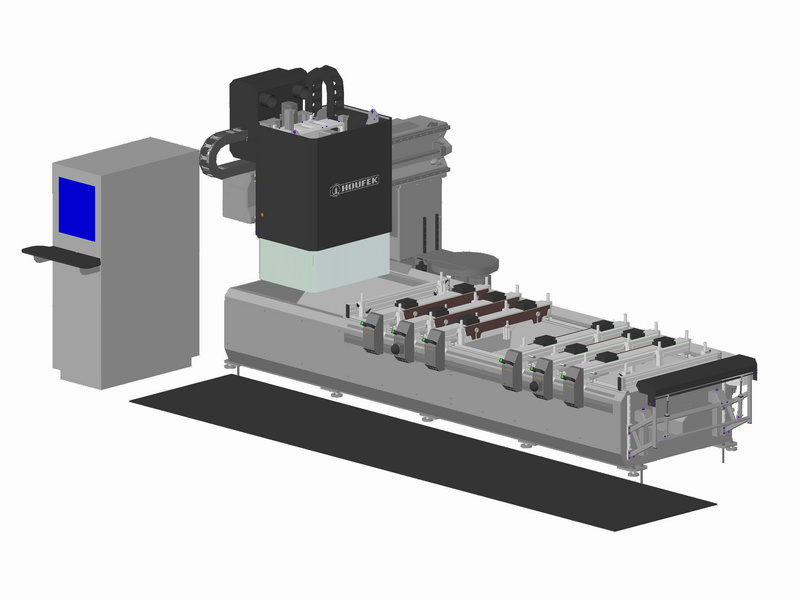

MERCURY je v základním provedení tří osé dřevoobráběcí centrum s konzolovým nebo rastrovým stolem a automatickou výměnou nástrojů, určené pro výrobu nábytkových dílů, okenních rámů, dveří, schodů, schodnic, součástí interiérů apod. Základní konstrukce stroje je tvořena svařenci z plechových výpalků, které jsou následně žíhány ke snížení vnitřního pnutí a obrobeny. Charakteristickým rysem je konzolová konstrukce příčníku (ramene).
Pohyb v jednotlivých osách je realizován servoýë. äâčăŕňĺëüy, které pohánějí ozubený pastorek (osa X) a kuličkové šrouby (osy Y, Z), díky kterým se jednotlivé části stroje vzájemně pohybují po přesném lineárním kuličkovém vedení. Pastorek, kuličkové šrouby a lineárních vedení jsou automaticky mazány tukem z centrálního mazacího agregátu.

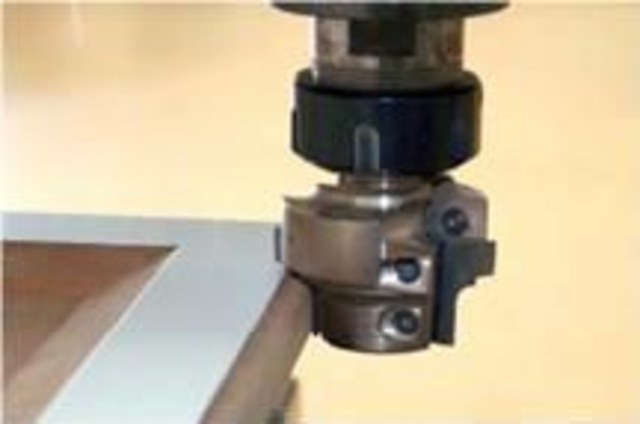

Hlavní frézovací agregát je vodou nebo vzduchem chlazené elektrovřeteno s max. otáčkami 24.000 / min. Vřeteno je vybaveno pneumaticky ovládaným uvolněním nástrojů s kuželovou stopkou HSK F63 a rotor vřetena je uložen v keramických ložiskách.

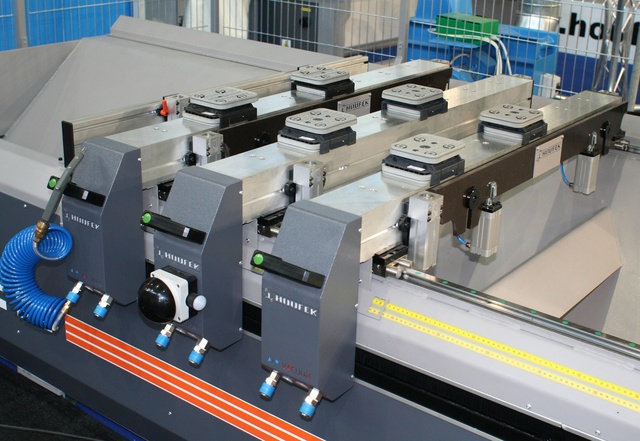

Obráběný polotovar se upíná pomocí podtlaku na ručně přestavitelné konzoly (trámce) jezdící na podstavci po lineárním kuličkovém vedení ve směru osy X s pneumaticky ovládaným odaretováním polohy konzol. Konzoly mohou být vybaveny dorazovými čepy dle přání zákazníka. Pro usnadnění nakládání rozměrných polotovarů na stůl, slouží pomocné lišty vysouvané pneumatickými válci.
Alternativou trámcového stolu je stůl pevný rastrový nebo pevný hladký, Tyto stoly mohou být rovněž vybavený dorazovými čepy a vakuovými upínacími bloky nebo závitovými vložkami pro mechanické uchycení obrobků.
Stůl je zpravidla rozdělen na 2 pracoviště, ale lze ho také využívat jako jednopracovišťový po softwarovém spojení obou pracovišť. Jako zdroj podtlaku slouží vakuová pumpa s kapacitou odsávání vzduchu min. 100 m3 / hod.
Do základní výbavy patří rotační zásobník nástrojů se sedmi pozicemi pro nástroje max. průměru 200 mm a hmotnosti 5 kg.
Parametry
Hlavní technické parametry řady Mercury
|
Pracovní stůl |
- | konzolový (6ks) nebo rastrový stůl se zadními dorazovými čepy |
|---|---|---|
| Pracovní pole - osy X, Y, Z | ěě | 3200 / 4200 / 5200 / 6200 x 1.250 x 300 |
| Zdvih - osy X, Y, Z | ěě | 3990 / 4990 / 5990 / 6990 x 1875 x 450 |
| Rychloposuv - osy X, Y, Z | m/min | 100, 70, 30 |
| Vakuová pumpa | m3/h | 100 |
| Pracovní tlak vzduchu | bar | 6-7 |
| Spotřeba stlačeného vzduchu | l/min | 300 |
| Vstupní průměr pro odsávání | ěě | 250 |
| Přídavné výstupy tlakového vzduchu a vakua | inch | 6 x 1/4" (vzduch) + 6 x 3/8" (vacuum) |
| Celková pracovní plocha s ochranným plotem | ěě | 7000 / 8000 / 9000 / 10 000 x 4000 x 3.100 |
| Hmotnost stroje | ęă | 4000 / 4.300 / 4.600 / 4.900 |
| Instalačn el. příkon | ęÂň | 28 |
| Řídící systém | - | ESA |
| Výkon hlavního vertikálního vřetene | ęÂň | 7,5 (6,5-S1) |
|---|---|---|
| Max. otáčky | rpm | 22 000 |
| Upínací stopka nástroje | - | HSK F63 |
| Chlazení elektrovřetena | - | kapalina |
| Ložiska elektrovřetena - přední/zadní | - | keramická / keramická |
| Výměna nástrojů | - | automatická |
| Místa v rotačním zásobníku | - | 7 |
| Max. průměr nástroje | ěě | 200 |
| Max. hmotnost nástroje | ęă | 5 |
| Výkon ýë. äâčăŕňĺëüu vrtací jednotky | ęÂň | 1,7 |
|---|---|---|
| Max. otáčky vrtáků | rpm | 6000 |
| Vertikální vřetena v osách X + Y (rozteč 32 mm) | 9 + 5 | |

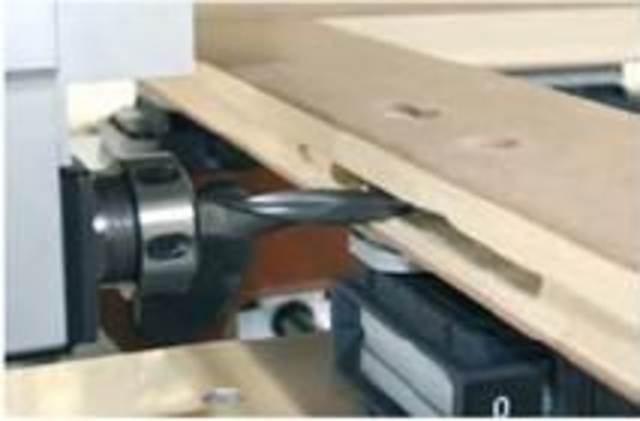

| Horizontální vřetena v osách X + Y (rozteč 32 mm) | 2 (double) + 1 (double) | |
| Zdvih vřetene | ěě | 70 |
| Upínací stopka nástroje | ěě | 10 |
| Výměna nástrojů | - | manual |
Značení strojů Mercury
Konzolový stůl
| Mercury | Zdvih v ose Z | Rozměr obrobku v ose Z |
Rozměr obrobku v ose X |
Rozměr obrobku v ose Y |
|---|---|---|---|---|
| Mercury 321204-K3C | 450 mm | 300 mm | 3200 mm | 1250 mm |
| Mercury 421204-K3C | 450 mm | 300 mm | 4200 mm | 1250 mm |
| Mercury 521204-K3C | 450 mm | 300 mm | 5200 mm | 1250 mm |
| Mercury 621204-K3C | 450 mm | 300 mm | 6200 mm | 1250 mm |
Rastrový stůl
| Mercury | Zdvih v ose Z | Rozměr obrobku v ose Z |
Rozměr obrobku v ose X |
Rozměr obrobku v ose Y |
|---|---|---|---|---|
| Mercury 321204-R3C | 450 mm | 300 mm | 3200 mm | 1250 mm |
| Mercury 421204-R3C | 450 mm | 300 mm | 4200 mm | 1250 mm |
| Mercury 521204-R3C | 450 mm | 300 mm | 5200 mm | 1250 mm |
| Mercury 621204-R3C | 450 mm | 300 mm | 6200 mm | 1250 mm |
Provedení
Ńňŕíäŕđňíŕ˙ ęîěďëĺęňŕöč˙ní vybavení:
- Elektrovřeteno 7,5 (6,5 - S1) kW ; ot. 24.000 /min
- Pracovní pole v ose X 3200 mm
- Zdvih osy Z 450 mm
- Upínací stopka nástroje hlavního elektrovřetene HSK F63 - automatická výměna nástrojů
- Elektrovřeteno chlazené kapalinou
- Keramická ložiska elektrovřetena přední/zadní
- Automatická výměna nástrojů
- Vakuová pumpa 108 m3/hod
- Konzolový stůl ( 6 konzol) / rastrový stůl se zadními a postranními dorazovými čepy
- Dvou pracovišťový pracovní stůl
- Přídavné výstupy tlakového vzduchu 6 x 1/4" a vakua 6 x 3/8"
- Řídící systém esa serie 500 KVARA 6
- 7 míst v rotačním zásobníku
- Maximální průměr nástroje 200 mm
- Maximální hmotnost nástroje 5 kg
- Vertikální vřetena v osách X + Y (rozteč 32mm) : 9 + 5
- Horizontální vřetena v osách X + Y (rozteč 32 mm) : 2 (páry) + 1 (pár)
- Pilový agregát s kotoučem průměru 120mm na vrtací hlavě v ose X
- Zdvih vertikálního vřetene vrtací jednotky 70 mm
- Upínací stopka nástroje vrtacího vřetene 10 mm - manuální výměna nástrojů
- Výkon vrtací jednotky 1,7 kW ; 4000 ot./min
Äîďîëíčňĺëüíűĺ îďöčč
- Rozšířený pracovní stůl v ose Y na 1500mm
- Zvětšený zdvih v ose Z na 750mm
- Hlavní vertikální vřeteno chlazené vodou:
6,5kW (S1; max 28.000/min.; HSK F63)
10kW (S1; max. 24.000/min.; HSK F63)
10,5kW (S1; max. 20.000/min.; HSK F63)
12kW (S1; max. 24.000/min.; HSK F63)
16kW (S1; max. 24.000/min.; HSK F63) - Příprava na osu C
- Plynule řízená osa C
- Pilový agregát s kotoučem průměru 200mm otočný o 90° v osách X a Y
- Horizontální dlabací agregát
- Třetí dvojité horizontální vřeteno na vrtací hlavě v ose X
- Upínání vrtáků do vrtací hlavy pomocí závitu M10
- Rotační zásobník nástrojů s 9, 12, 14 pozicemi
- Boční výsuvný zásobník nástrojů s 12 pozicemi
- Pásový dopravník třísek pro konzolový stůl
- Přední dorazové čepy na stole
- Digitální zobrazení polohy trámce a upínacích vakuových bloků přímo na trámci
- Laserové ukazovátko pro zobrazení polohy trámce a upínacích vakuových bloků
- Laserový projektor pro zobrazení konečného tvaru obrobku na desku polotovaru
- Další pár konzol pro konzolový stůl prodloužené délky
- Vakuová pumpa 150 m3/hod; 200 m3/hod; 235m3/hod
Použití
- MERCURY je v základním provedení tříosé dřevoobráběcí centrum s konzolovým nebo rastrovým stolem a automatickou výměnou nástrojů, určené pro výrobu nábytkových dílů, okenních rámů, dveří, schodů, schodnic, součástí interiérů apod. Základní konstrukce stroje je tvořena svařenci z plechových výpalků, které jsou následně žíhány ke snížení vnitřního pnutí a obrobeny. Charakteristickým rysem je konzolová konstrukce příčníku (ramene).
- Pohyb v jednotlivých osách je realizován servoýë. äâčăŕňĺëüy, které pohánějí ozubený pastorek (osa X) a kuličkové šrouby (osa Y, Z), díky kterým se jednotlivé části stroje vzájemně pohybují po přesném lineárním kuličkovém vedení. Pastorek, kuličkové šrouby a lineárních vedení jsou automaticky mazány tukem z centrálního mazacího agregátu.
- Hlavní frézovací agregát o výkonu 7,5kW (S6) je vodou chlazené elektrovřeteno s max. otáčkami 22.000 / min. Vřeteno je vybaveno pneumaticky ovládaným uvolněním nástrojů s kuželovou stopkou HSK F63 a rotor vřetena je uložen v keramických ložiskách.

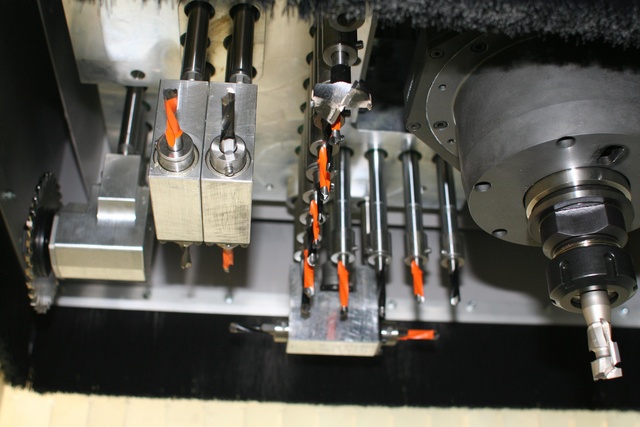

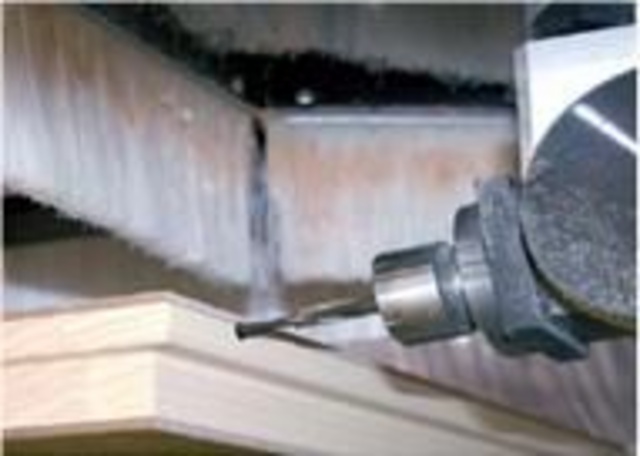

- Vrtací (kolíkovací) hlava je vybavena ýë. äâčăŕňĺëüem o výkonu 1,7kW, 14-ti vertikálními vřeteny (9 v ose X a 5 v ose Y) s roztečí 32mm, třemi dvojitými horizontálními vřeteny (dvě vřetena v ose X a jedno v ose Y) s roztečí 32mm. Zdvih vřeten je 70mm, max. průměr nástroje 35mm, upínácí průměr vrtáků 10mm s max. počtem otáček vrtáků 6.000 / min.
- Obráběný polotovar se upíná pomocí podtlaku na ručně přestavitelné konzoly (trámce) jezdící na podstavci po lineárním kuličkovém vedení ve směru osy X s pneumaticky ovládaným odaretováním polohy konzol. Všech 6 konzol je vybaveno zadními dorazovými čepy a dvěma upínacími bloky. Polohu jednotlivých konzol a upínacích bloků lze odečíst z nalepených měřících pásek. Pro usnadnění nakládání rozměrných polotovarů na stůl, slouží 4 pomocné lišty vysouvané pneumatickými válci. Alternativou trámcového stolu je stůl pevný, tzv. rastrový, vybavený rovněž zadními dorazovými čepy a vakuovými upínacími bloky. Stůl je zpravidla rozdělen na 2 pracoviště, ale lze ho také využívat jako jednopracovišťový po softwarovém spojení obou pracovišť. Jako zdroj podtlaku slouží vakuová pumpa s kapacitou odsávání vzduchu min. 100m3 / hod.
- Do základní výbavy patří rotační zásobník nástrojů se sedmi pozicemi. Max. průměr nástrojů 200mm a hmotnost 5kg.
Řídící systém:
- Centrum je vybaveno moderním řídícím systémem CNC serie 500 KVARA 6 .
- Pracovní prostředí programu je zobrazováno na 19“ LCD monitoru ve skříni rozvaděče krytém plexisklem. Program lze ovládat z klávesnice a optickou myší, které jsou na obslužném pultu umístěném na boční stěně skříně rozvaděče. Po naprogramování lze stroj ovládat pomocí přenosného ručního ovladače.
- Program umožňuje programování pomocí parametrů nebo maker, import dat z CAD systémů pomocí DXF souborů a grafickou simulaci průběhu opracování. Graficky lze zobrazovat rozmístění konzolí s upínacími bloky, typy nástrojů, zásobníky nástrojů a další.
- Řídící moduly systému lze vzdáleně propojit přes internet se servisním střediskem HOUFEK.
