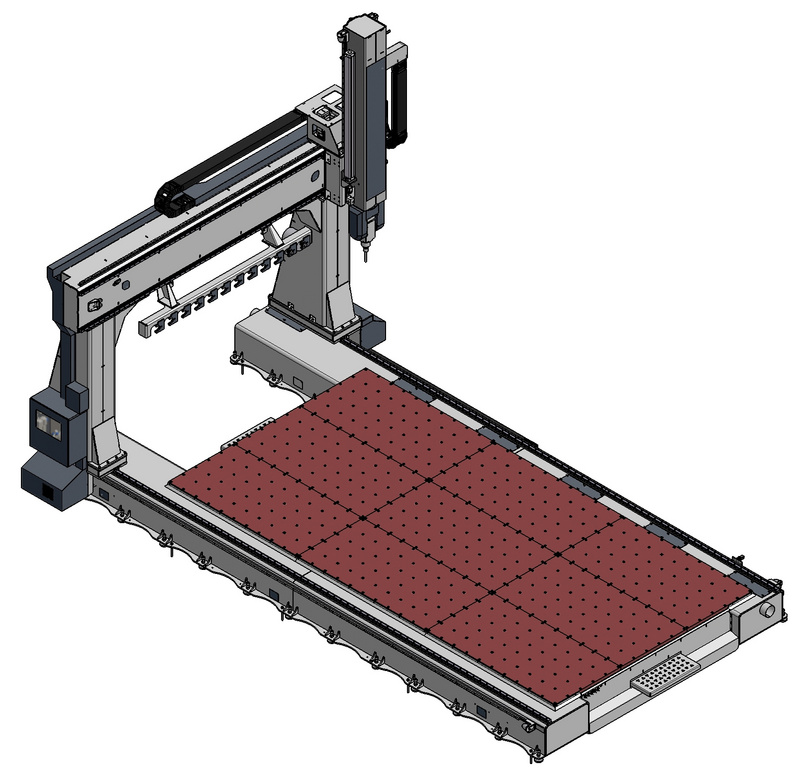

TITAN je pětiosé dřevoobráběcí centrum, v základním provedení s hladkým stolem vybaveným závitovými otvory nebo T-drážkami a automatickou výměnou nástrojů. Určené je pro výrobu tvarově složitých nábytkářských dílů, dřevěných nebo polystyrénových modelů pro slévárny kovů apod. Základní konstrukce stroje je tvořena svařenci z plechových výpalků, které jsou následně žíhány ke snížení vnitřního pnutí a obrobeny. Charakteristickým rysem je portálová konstrukce příčníku (mostu).

  • Pohyb v jednotlivých osách je realizován servoýë. äâčăŕňĺëüy, které pohánějí ozubené pastorky, díky kterým se jednotlivé části stroje vzájemně pohybují po přesném lineárním kuličkovém vedení. Pastorky a lineárních vedení jsou automaticky mazány tukem z centrálního mazacího agregátu.
  • Hlavní frézovací agregát o výkonu 12kW (S6) je vodou chlazené elektrovřeteno s max. otáčkami 22.000 / min. Vřeteno je vybaveno pneumaticky ovládaným uvolněním nástrojů s kuželovou stopkou HSK F63 a jeho rotor je uložen v keramických ložiskách.
  • Obráběný polotovar se upíná na hladký stůl pomocí mechanických upínek do závitových otvorů nebo do T-drážek. Alternativou hladkého stolu je stůl rastrový, ve kterém je rozvedeno vakuum pro upínání obrobků. Jako zdroj podtlaku slouží vakuová pumpa s kapacitou odsávání vzduchu min. 100m3 / hod. Stůl je zpravidla rozdělen na 2 pracoviště, ale lze ho také využívat jako jednopracovišťový po softwarovém spojení obou pracovišť.
  • Do základní výbavy patří rotační zásobník nástrojů se sedmi pozicemi. Max. průměr nástrojů 200mm a hmotnost 5kg.

Hlavní technické parametry řady Titan

Pracovní stůl

 - hladký stůl se závitovými otvory nebo T-drážkami / rastrový stůl
Pracovní pole - osy X, Y, Z ěě 3.200 / 4.200 / 5.200 / 6.200 x 1.250 x 550
Zdvih - osy X, Y, Z ěě 3.990 / 4.990 / 5.990 / 6.990 x 1.875 x 750
Rychloposuv - osy X, Y, Z m/min 70, 70, 30
Pracovní tlak vzduchu bar 6-7
Spotřeba stlačeného vzduchu l/min 300
Vstupní průměr pro odsávání ěě 250
Přídavné výstupy tlakového vzduchu a vakua inch 6 x 1/4" (vzduch) + 6 x 3/8" (vacuum)
Celková pracovní plocha s ochranným plotem ěě 7.000 / 8.000 / 9.000 / 10.000 x 4.000 x 3.500
Hmotnost stroje ęă 4.100 / 4.400 / 4.700 / 5.000
Instalačn el. příkon ęÂň 28
Řídící systém - SIEMENS SINUMERIC 840D - SL

Výkon hlavního vertikálního vřetene ęÂň 12  (10-S1)
Max. otáčky rpm 22.000
Upínací stopka nástroje - HSK F63
Chlazení elektrovřetena - kapalina
Ložiska elektrovřetena - přední/zadní - keramická / keramická
Výměna nástrojů - automatická
Místa v rotačním zásobníku - 7
Max. průměr nástroje ěě 200
Max. hmotnost nástroje ęă 5


Značení strojů Titan

 Hladký stůl

Titan Zdvih v ose Z Rozměr obrobku v ose Z Rozměr obrobku v ose X Rozměr obrobku v ose Y

Titan
 321207-G5

 750 mm 350 mm 3200 mm 1250 mm
Titan
421207-G5		 750 mm 350 mm 4200 mm 1250 mm
Titan
 521207-G5		 750 mm 350 mm 5200 mm 1250 mm
Titan
 621207-G5		 750 mm 350 mm 6200 mm 1250 mm

 Rastrový stůl

Titan Zdvih v ose Z Rozměr obrobku v ose Z Rozměr obrobku v ose X Rozměr obrobku v ose Y
Titan
 321207-R5		 750 mm 350 mm 3200 mm 1250 mm
Titan
 421207-R5		 750 mm 350 mm 4200 mm 1250 mm
Titan
 521207-R5		 750 mm 350 mm 5200 mm 1250 mm
Titan
 621207-R5		 750 mm 350 mm 6200 mm 1250 mm

PŘÍSLUŠENSTVÍ:

  • Rozšířený pracovní stůl v ose Y na 1500; 2000; 2500; 3000 mm
  • Zvětšený zdvih v ose Z na 1000; 1250; 1500 mm
  • Hlavní vertikální vřeteno chlazené vodou:
    10kW (S1; max. 22.000/min.; HSK F63)
    11kW (S1; max. 22.000/min.; HSK F63)
    12kW (S1; max. 22.000/min.; HSK F63)
    15kW (S1; max. 22.000/min.; HSK F63)
    16kW (S1; max. 22.000/min.; HSK F63)
  • Rotační zásobník nástrojů s 9, 12, 14 pozicemi
  • Boční výsuvný zásobník nástrojů s 12 pozicemi
  • Podvěšený výsuvný zásobník s 12 pozicemi
  • Pásový dopravník pro vynášení dřevěného odpadu
  • Laserový projektor pro zobrazení konečného tvaru obrobku na desku polotovaru
  • Vakuová pumpa 150 m3/hod; 200 m3/hod; 235m3/hod
  • TITAN je pětiosé dřevoobráběcí centrum, v základním provedení s hladkým stolem vybaveným závitovými otvory nebo T-drážkami a automatickou výměnou nástrojů. Určené je pro výrobu tvarově složitých nábytkářských dílů, dřevěných nebo polystyrénových modelů pro slévárny kovů apod. Základní konstrukce stroje je tvořena svařenci z plechových výpalků, které jsou následně žíhány ke snížení vnitřního pnutí a obrobeny. Charakteristickým rysem je portálová konstrukce příčníku (mostu).
  • Pohyb v jednotlivých osách je realizován servoýë. äâčăŕňĺëüy, které pohánějí ozubené pastorky, díky kterým se jednotlivé části stroje vzájemně pohybují po přesném lineárním kuličkovém vedení. Pastorky a lineárních vedení jsou automaticky mazány tukem z centrálního mazacího agregátu.
  • Hlavní frézovací agregát o výkonu 12kW (S6) je vodou chlazené elektrovřeteno s max. otáčkami 22.000 / min. Vřeteno je vybaveno pneumaticky ovládaným uvolněním nástrojů s kuželovou stopkou HSK F63 a jeho rotor je uložen v keramických ložiskách.
  • Obráběný polotovar se upíná na hladký stůl pomocí mechanických upínek do závitových otvorů nebo do T-drážek. Alternativou hladkého stolu je stůl rastrový, ve kterém je rozvedeno vakuum pro upínání obrobků. Jako zdroj podtlaku slouží vakuová pumpa s kapacitou odsávání vzduchu min. 100m3 / hod. Stůl je zpravidla rozdělen na 2 pracoviště, ale lze ho také využívat jako jednopracovišťový po softwarovém spojení obou pracovišť.
  • Do základní výbavy patří rotační zásobník nástrojů se sedmi pozicemi. Max. průměr nástrojů 200mm a hmotnost 5kg.

Řídící systém:

  • Centrum je vybaveno moderním řídícím systémem SIEMENS SINUMERIC 840 D – SL a obslužným programem ALPHA-CAM pracujícím pod WINDOWS XP
  • Pracovní prostředí programu ALPHA-CAM je zobrazováno na 19“ LCD monitoru ve skříni rozvaděče krytém plexisklem. Program lze ovládat z klávesnice a optickou myší, které jsou na obslužném pultu umístěném na boční stěně skříně rozvaděče. Po naprogramování lze stroj ovládat pomocí přenosného ručního ovladače.
  • Program ALPHA-CAM umožňuje programování pomocí parametrů nebo maker, import dat z CAD systémů (UNIGRAFIC) pomocí DXF souborů a grafickou simulaci průběhu opracování. Graficky lze zobrazovat rozmístění konzolí s upínacími bloky, typy nástrojů, zásobníky nástrojů a další.
  • Řídící moduly systému lze vzdáleně propojit přes internet se servisním střediskem HOUFEK.
